YTC5111高頻通道測試儀

YTC5111高頻通道測試儀是集寬頻電平表、選頻電平表、雜音儀、阻抗表、頻率計于一體的多功能儀表，本儀表和YTC5111B型數字綜合振蕩器配套可組成繼電保護高頻通道自動測試儀，完成同步測量、阻抗測量、雜音測量、高頻通道近端同步、遠程自動對測等功能。

數字綜合電平表和數字綜合振蕩器可獨立使用，也可配套組成繼電保護高頻通道測試儀。適用于300路以下的平衡和同軸電纜FDM系統以及無線鏈路和衛星系統的基帶電平測量，由于振蕩器的高電平輸出（＋20dB）和電平表的高電平輸入（＋50dB）測量，儀器特別適用于電力載波和電力線保護設備的測試。電力通信結合設備高頻阻波器、結合濾波器、高頻電纜的開通維護測試。

產品別稱：通道測試儀，高頻通道測試儀，繼電保護高頻通道測試儀

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

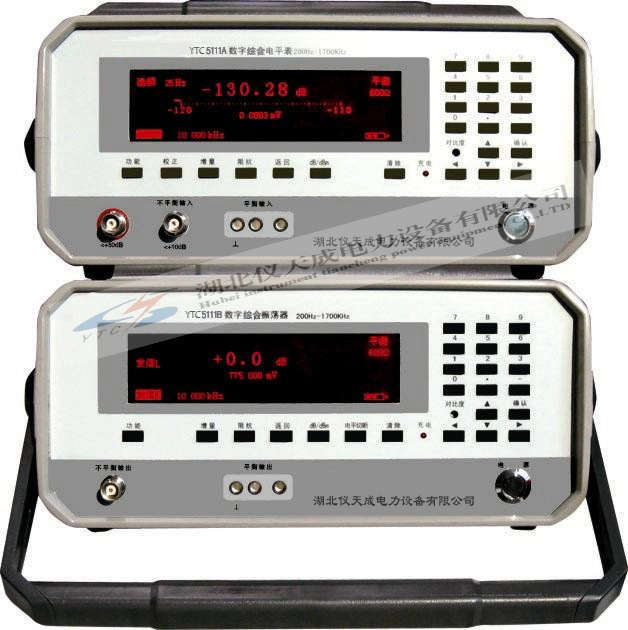

YTC5111A型數字綜合電平表是集寬頻電平表、選頻電平表、雜音儀、阻抗表、頻率計于一體的多功能儀表，和YTC5111B型數字綜合振蕩器配套可組成繼電保護高頻通道自動測試儀。是一種新型的全鍵盤操作、全中文界面、高清晰LCD顯示的全數字化智能儀表。
儀表頻率測量范圍200Hz～1700kHz，包括從話路到300路群路的全部頻段，分辨率1Hz，頻率精度±3×10^-6±1Hz。頻率調節全數字化，操作簡便。頻率增量調節用戶自由選擇，步進1Hz。電平測量范圍+50dB～-100dB，分辨率0.01dB。測量精度高，測量電平穩定。具有自動量程、自動電平校準、AFC、快速自動搜索、近端同步、遠程自動測量等功能。儀表采用大屏彩色液晶顯示器，顯示清晰。各種輸入阻抗適于和通信設備進行匹配測量，dB 、dBm和mV三種測量單位通過單位鍵切換直接顯示結果而不用計算。測量數據自動存貯，可以在本機查詢,也可以上傳至PC機查詢或打印。
選頻測量具有25Hz和1.74kHz兩種帶寬，良好的選擇性以及很低的固有失真，使電平表不僅僅作電平和串雜音測量，也可作波形分析。本儀表為手提便攜式結構，整體結構牢固，且體積小，重量輕，操作簡便。儀表長期使用穩定可靠，輸入電平和頻率準確度高。內置可充電鋰電池，交直流供電均可工作。電池供電時連續工作時間約4小時,電池電量過低蜂鳴器自動告警提示用戶對電池進行充電，非常適合野外現場使用。符合原電子工業部標準SJ3210“A”檔要求，環境條件符合GB 6587.1中Ⅱ組規定。

產品特征:
　　1.全數字化，高清晰大屏液晶顯示器（LCD），漢字圖形顯示，菜單式操作。
　　2.發信電平-77.9dB～+20dB具有良好的頻響和電平穩定度，輸出純度極高，是理想的高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，特別適用于繼電保護高頻通道的測試。
　　3.收信電平測量范圍-100dB～+50dB，顯示分辨率0.01dB。
　　4.備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算。
　　5.具有25Hz和1.74kHz兩種選頻帶寬，良好的選擇性和極低的固有失真，使電平表不僅作電平和串雜音測量，還可作波形分析。
　　6.“AFC”功能可全頻段跟蹤被測信號，自動搜索功能快速準確地搜尋測量未知信號的電平和頻率。
　　7.儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出。
　　8.儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W。

技術參數 TECHNICAL PARAMETERS

一、輸入頻率
1.1輸入頻率范圍
寬頻測量范圍：200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）。
選頻測量范圍：窄帶（B=25Hz）： 200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）；
寬帶（B=1.74kHz）：2kHz ～1700kHz（平衡600Ω阻抗：2kHz～620kHz）。
1.2頻率調節
數字鍵盤輸入或增量步進調節，步長用戶根據需要設定，最小步長1 Hz。AFC全頻段跟蹤，捕捉范圍：B=25Hz時，±50Hz； B=1.74kHz時，±500Hz。
1.3頻率顯示：液晶字符顯示，分辨率1Hz。

二、頻率誤差：工作條件下： ±3×10^-6±1Hz。
2.1輸入電平
測量單位：dB、dBm、mV；
功率電平（dBm）以1mW為基準；電壓電平（dB）以0.775V為基準。
2.2電平測量范圍
相對于固有噪音，可測電平范圍見表1。
表1 電平測量

輸入		選頻測量		寬頻測量
輸入		B=25Hz	B=1.74kHz	寬頻測量
不平衡	75Ω	－90dB～+10dB －80dBm～+20dBm	－80dB～+10dB －70dBm～+20dBm	－50dB～+10dB －40dBm～+20dBm
	高阻（∞）	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB
	高電平（～30kΩ）	－50dB～+50dB	－40dB～+50dB	－10dB～+50dB
平衡	600Ω	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB
	150Ω	－90dB～+10dB －84dBm～+16dBm	－80dB～+10dB －74dBm～+16dBm	－50dB～+10dB －44dBm～+16dBm
	高阻(∞)	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB

B=25 Hz,最小可讀電平－110dB；寬頻測量，最小可讀電平－60dB。
2.3電平顯示器
帶有符號位的液晶字符顯示，分辨率0.01 dB。

三、電平測量誤差
3.1 具有0 dB電平自校功能。在任意工作狀態下，按“校準”鍵，能自動校準各種測量帶寬的0 dB電平。
3.2 0dB電平誤差：頻率10 kHz、600Ω阻抗，經校準后，在基準條件下：±0.1 dB；在工作條件下：±0.25 dB。
3.3 電平線性誤差：以10 kHz、600 Ω、0 dB為準，電平線性誤差應符合表2的要求。
表2 電平線性誤差

選頻測量 (B=25Hz)	電平范圍	+10dB～-70dB	＜-70dB～-90dB	不平衡高電平
				+50dB～-50dB
	基準條件	±0.25dB	±0.4dB	±0.4dB
	工作條件	±0.35dB	±0.5dB	±0.5dB
寬頻測量	電平范圍	+10dB～－50dB
	基準條件	±0.2dB
	工作條件	±0.3dB

3.4 頻率響應誤差：基準10 kHz，輸入電平與固有噪音電平比≥40dB，頻響誤差應符合表3的要求。
表3 頻率響應誤差

頻率范圍	<300Hz	300Hz～620kHz	>620kHz～1700kHz
基準條件	±0.4dB	±0.25dB	±0.3dB
工作條件	±0.5dB	±0.35dB	±0.4dB

3.5 阻抗轉換電平誤差：以10 kHz、600Ω、0dB為基準，各阻抗轉換誤差：基準條件下±0.2dB，工作條件下±0.3dB。
3.6 任意電平誤差：在基準條件下，輸入電平不低于－70dB，頻率300Hz～620kHz范圍，任意頻率與任意電平上的誤差：±0.4dB。

四、機內固有噪音
在工作條件下機內固有噪音比最低可測電平低20dB。
即：B=25 Hz：＜－110 dB；
B=1.74kHz：＜－100 dB。

五、自動搜索功能
全頻段搜索時間：B=1.74kHz，約3分鐘；
最低可搜索電平：－80dB；
高低電平門限：54dBc。

六、電平測量穩定度
在基準條件下，以10 kHz、600Ω、0dB為基準，不經校準，應符合表4規定。
表4 電平測量穩定度

試驗項目	寬頻測量電平顯示器變化	選頻測量電平顯示器變化
電源電壓變化±10%	±0.1dB	±0.1dB
連續工作7h	±0.2dB	±0.4dB

連續工作7h后，經校準，0dB電平誤差應符合3.4.2 的規定。

七、頻率選擇性
在工作條件下，相對于0dB電平測試應符合表5的要求。
表5 頻率選擇性

選擇性	≤0.5dB 通帶	3dB帶寬	≥60dB阻帶
窄帶（B=25Hz）	±3Hz	約24Hz	±250Hz
寬帶（B=1.74kHz）	±400Hz	約1450Hz	±2kHz

八、中頻衰減
電平表第1中頻fФ1=4.002 MHz,第二中頻fФ2=2 kHz?；鶞?zhǔn)條件下，中頻衰減均應大于或等于60dB；工作條件下，帶內中頻衰減應大于或等于60dB。

九、鏡象頻率衰減
在工作條件下，帶內鏡象頻率衰減應大于或等于70dB。

十、固有失真衰減
在工作條件下，B=25Hz，二、三次諧波失真衰減（ak2、ak3）均應大于或等于60dB。

十一、輸入阻抗
11.1 標稱值：不平衡輸入可選擇75Ω，∞ ；不平衡高電平輸入≈30kΩ；
平衡輸入可選擇：600Ω、150Ω、∞。
輸入插座：同軸不平衡插座；三芯平衡插座。
11.2回波損耗
在工作條件下，不平衡75Ω阻抗，在整個工作頻帶內回波損耗應大于30dB。

十二、輸入縱向干擾衰減
在工作條件下，各平衡阻抗檔，f ≤620kHz，輸入縱向干擾衰減大于或等于40dB；f ＞620kHz, 輸入縱向干擾衰減大于或等于30dB。

十三、顯示器
LCD 圖形液晶顯示器視域尺寸：分辨率320×80 ，有效顯示面積135mm×40mm。
頻率顯示分辯率：1Hz；
電平顯示分辯率：0.01dB；

十四、同步測量
與YTC5111B型數字綜合振蕩器組成雙機近端同步。
通過9針RS232交叉串行口線連接兩儀器，由數字綜合電平表控制數字綜合振蕩器的輸出頻率，進行統一調整測試

十五、自動測量
在選頻表自動測量屏，設置增量后，頻率按增量自動增減。

十六、RS232C串行輸出口
通過9針RS232串行插座與PC機連接或YTC5111B型數字綜合振蕩器連接。

十七、自動對測
起始頻率、增量、發信電平及阻抗可主動設置，最多可連續測量500個頻率點。每頻率點測量時間約4s。

十八、雜音測量
等效雜音帶寬1.74kHz

十九、阻抗測量
頻率范圍：40kHz～500kHz，可手動或自動步進測量；
測量范圍：20Ω～1200Ω（模值）；
測量誤差：±10％。

二十、環境條件適應能力符合GB6587.1中Ⅱ組儀器的要求。

二十一、電磁兼容性符合GB∕T18268-2000的規定。

二十二、可靠性：平均無故障工作時間（MTBF）：3000h。

二十三、電源為交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A AV/DC適配器和內置鋰電池兼供，鋰電池連續供電時間約4小時。電池電量過低蜂鳴器自動告警。

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
同軸統調線	1根
同軸測試線	1根
平衡測試線	1根
RS232串口線	1根
阻抗測試線	1根
同軸3通Q9	1個
電源適配器	1套
配套光盤	1張
產品說明書	1份
產品合格證	1份
產品保修卡	1張
